Guida inferiore - Profilo ECO AL 90x99mm

Set guida inferiore ECO per cancelli scorrevoli autoportanti, profilo AL 90 × 99 mm

Codice prodotto: SV-90x99-AL-ECO

Il set guida inferiore SV-90x99-AL-ECO rappresenta una soluzione completa per il meccanismo di supporto e guida dei cancelli scorrevoli autoportanti con profilo di guida in alluminio da 90 × 99 mm. Assicura un supporto stabile dell'anta del cancello, la sua guida precisa e un movimento fluido durante l'apertura e la chiusura senza la necessita di una guida inferiore nel passaggio.

L'assemblaggio include due carrelli di supporto con ruote in nylon, una ruota di fine corsa, una battuta inferiore, coperture, fermi terminali e il materiale di fissaggio necessario. Il sistema consente anche un collegamento meccanico diretto del carrello al motore tramite un giunto ad albero. La combinazione di componenti in acciaio, acciaio inossidabile e nylon offre una soluzione funzionale per la produzione di nuovi cancelli scorrevoli autoportanti e la modernizzazione dei sistemi di cancelli esistenti.

Materiale

Acciaio inossidabile AISI 304, acciaio e nylon. I singoli componenti sono realizzati con materiali corrispondenti alla loro funzione nel meccanismo di supporto e guida.

Finitura superficiale

Zinco e finitura naturale dei componenti in acciaio inossidabile. Il trattamento superficiale con zinco delle parti in acciaio aiuta a proteggere la loro superficie dalla corrosione. I componenti in acciaio inossidabile AISI 304 offrono una buona resistenza agli agenti atmosferici e le ruote in nylon contribuiscono al movimento fluido del cancello.

Dimensioni e parametri tecnici

– Tipo di prodotto: set guida inferiore ECO

– Destinazione: cancelli scorrevoli autoportanti

– Serie dimensionale del profilo di guida: 90 × 99 mm

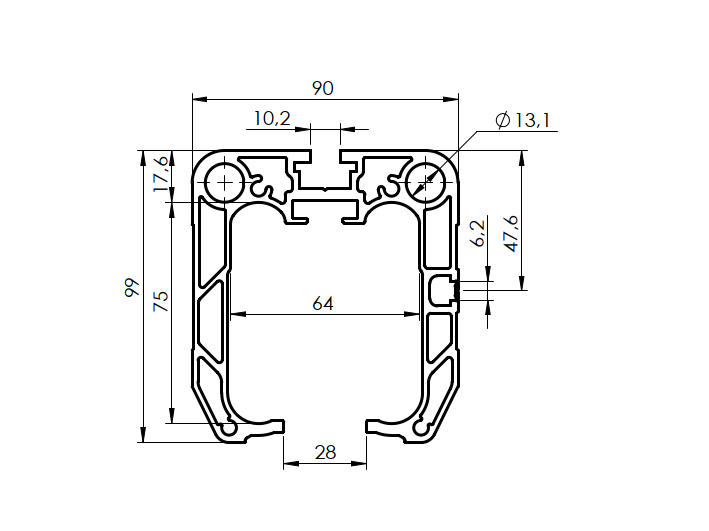

– Profilo compatibile: profilo di guida in alluminio AL 90 × 99 mm

– Materiale: acciaio inossidabile AISI 304, acciaio, nylon

– Finitura superficiale delle parti in acciaio: zinco

– Numero di carrelli di supporto: 2 pz

– Tipo di ruote: nylon

– Possibilita di collegamento al motore: tramite giunto ad albero compatibile

– Metodo di montaggio: fissaggio meccanico e installazione nel sistema del cancello

Contenuto del set

– Carrelli di supporto Zn + NYLON per profilo 90 × 99 mm: 2 pz

– Ruota di fine corsa senza copertura per profilo 90 × 99 mm: 1 pz

– Battuta inferiore INOX per profilo 90 × 99 mm: 1 pz

– Copertura profilo INOX per profilo 90 × 99 mm: 2 pz

– Vite TORX in acciaio inossidabile con testa cilindrica: 8 pz

– Fermo terminale AISI 304: 2 pz

– Vite in acciaio inossidabile M6 × 12 con esagono incassato: 4 pz

– Dado esagonale in acciaio inossidabile M6: 4 pz

– Rondella piatta in acciaio inossidabile M6: 4 pz

Montaggio e compatibilita

Il set e progettato per l'uso con un profilo di guida in alluminio AL 90 × 99 mm, che costituisce la parte portante dell'anta del cancello scorrevole autoportante. I due carrelli di supporto sono fissati a una base di supporto opportunamente preparata e assicurano la guida del profilo durante il movimento del cancello.

La ruota di fine corsa, la battuta inferiore e i fermi terminali servono a guidare, posizionare e arrestare correttamente l'anta del cancello nella posizione desiderata. Durante l'installazione, e necessario garantire un allineamento preciso dei carrelli, la posizione corretta del profilo di guida e una resistenza sufficiente della struttura di supporto.

Il sistema consente anche un collegamento meccanico diretto del carrello di supporto compatibile all'unita motore utilizzando un giunto ad albero. Questa soluzione consente il trasferimento della coppia dal motore al carrello e rappresenta un metodo alternativo per l'implementazione del motore di un cancello scorrevole autoportante. Durante l'installazione, e necessario garantire un corretto collegamento degli alberi e verificare la compatibilita dimensionale e meccanica del giunto con il carrello e il motore utilizzati.

Il profilo di guida in alluminio non e incluso nel set e deve essere ordinato separatamente. Il profilo compatibile AL 90 × 99 mm e disponibile in lunghezze di 6 000 mm e 7 000 mm. Il giunto ad albero non e elencato tra i componenti del set.

Durante la progettazione del cancello, e necessario considerare il suo peso totale, le dimensioni, la lunghezza del profilo di guida e le condizioni di montaggio. La capacita di carico del set deve essere verificata in base ai dati tecnici del produttore.

Vantaggi

– Set completo di componenti di guida inferiore per cancelli scorrevoli autoportanti.

– Due carrelli di supporto con ruote in nylon per un movimento fluido dell'anta del cancello.

– Compatibilita con profilo di guida in alluminio AL 90 × 99 mm.

– Possibilita di collegamento meccanico diretto del carrello al motore utilizzando un giunto ad albero.

– Soluzione alternativa per la trasmissione di potenza al carrello di supporto.

– Combinazione di componenti in acciaio, acciaio inossidabile e nylon.

– Trattamento superficiale con zinco delle parti in acciaio per la protezione dalla corrosione.

– Componenti aggiuntivi in acciaio inossidabile AISI 304.

– Ruota di fine corsa e battuta inferiore per una corretta guida del cancello.

– Fermi terminali per la limitazione meccanica del movimento.

– Materiale di fissaggio incluso nel set.

– Adatto per la produzione di nuovi cancelli scorrevoli autoportanti e la modernizzazione dei sistemi esistenti.
