Guida inferiore - profilo ECO AL 90x99mm

Set guida inferiore ECO LIGHT per cancelli scorrevoli autoportanti, profilo AL 90 × 99 mm

Codice prodotto: SV-90x99-AL-ECO-LIGHT

Il set guida inferiore SV-90x99-AL-ECO-LIGHT rappresenta una soluzione pratica e funzionale per il meccanismo di supporto e guida dei cancelli scorrevoli autoportanti con profilo di guida in alluminio da 90 × 99 mm. Assicura un supporto stabile dell'anta del cancello, la sua guida precisa e un movimento fluido durante l'apertura e la chiusura senza la necessita di una guida inferiore nel passaggio.

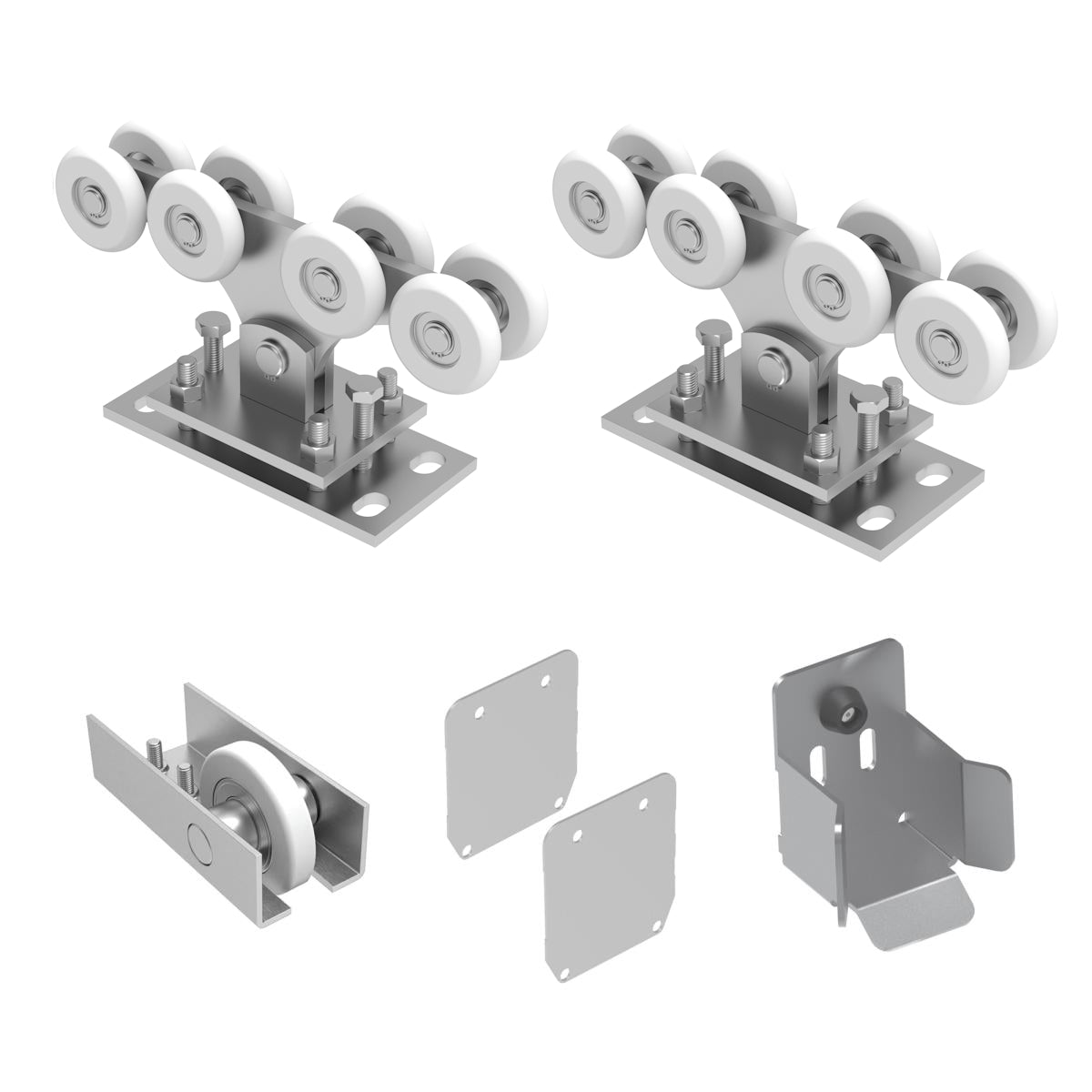

L'assemblaggio include due carrelli di supporto con ruote in nylon, una ruota di fine corsa, un ricevitore inferiore, tappi per profilo e il materiale di fissaggio necessario. La combinazione di componenti in acciaio, acciaio inossidabile e nylon offre una soluzione affidabile per la produzione di nuovi cancelli scorrevoli autoportanti e la modernizzazione dei sistemi di cancelli esistenti. La versione ECO LIGHT rappresenta un assemblaggio piu semplice dei componenti di base della guida inferiore.

Materiale

Acciaio inossidabile AISI 304, acciaio e nylon. I singoli componenti sono realizzati con materiali corrispondenti alla loro funzione nel meccanismo di supporto e guida.

Finitura superficiale

Zinco e finitura naturale dei componenti in acciaio inossidabile. Il trattamento superficiale in zinco delle parti in acciaio aiuta a proteggere la loro superficie dalla corrosione e dalle condizioni atmosferiche avverse. I componenti in acciaio inossidabile AISI 304 offrono una buona resistenza alla corrosione, mentre le ruote in nylon contribuiscono a un movimento piu fluido e silenzioso del cancello.

Dimensioni e parametri tecnici

– Tipo di prodotto: set guida inferiore ECO LIGHT

– Destinazione: cancelli scorrevoli autoportanti

– Serie dimensionale del profilo di guida: 90 × 99 mm

– Profilo compatibile: profilo di guida in alluminio AL 90 × 99 mm

– Materiale: acciaio inossidabile AISI 304, acciaio, nylon

– Finitura superficiale delle parti in acciaio: zinco

– Numero di carrelli di supporto: 2 pz

– Tipo di ruote: nylon

– Metodo di montaggio: fissaggio meccanico e installazione nel sistema del cancello

Contenuto dell'assemblaggio

– Carrello di supporto Zn + NYLON per profilo 90 × 99 mm: 2 pz

– Ruota di fine corsa INOX per profilo 90 × 99 mm: 1 pz

– Ricevitore inferiore Zn, finitura antracite: 1 pz

– Tappo profilo INOX per profilo 90 × 99 mm: 2 pz

– Vite per lamiera in acciaio inossidabile con testa cilindrica TORX, lunghezza 25 mm: 8 pz

Installazione e compatibilita

Il set e progettato per l'uso con un profilo di guida in alluminio AL 90 × 99 mm, che costituisce la parte portante dell'anta del cancello scorrevole autoportante. Due carrelli di supporto sono fissati a una base di supporto opportunamente preparata e assicurano una guida stabile del profilo durante il movimento del cancello.

La ruota di fine corsa e il ricevitore inferiore servono a guidare e posizionare correttamente l'anta del cancello nella posizione finale. I tappi per profilo assicurano la chiusura delle estremita aperte del profilo di guida e aiutano a limitare la penetrazione di sporco al suo interno.

Durante l'installazione, e necessario assicurare un allineamento preciso dei carrelli di supporto, la posizione corretta del profilo di guida e una resistenza sufficiente della struttura di supporto. I singoli componenti devono essere montati in modo da garantire un movimento fluido dell'anta del cancello senza sollecitazioni meccaniche indesiderate.

Il profilo di guida in alluminio non fa parte del set e deve essere ordinato separatamente. Il profilo compatibile AL 90 × 99 mm e disponibile in lunghezze di 6 000 mm e 7 000 mm.

Nella progettazione del cancello, e necessario tenere conto del suo peso totale, delle dimensioni, della lunghezza del profilo di guida e delle condizioni di installazione. La capacita di carico dell'assemblaggio deve essere verificata in base ai dati tecnici del produttore.

Vantaggi

– Set pratico di componenti di base per la guida inferiore dei cancelli scorrevoli autoportanti.

– Due carrelli di supporto con ruote in nylon per un movimento fluido dell'anta del cancello.

– Compatibilita con profilo di guida in alluminio AL 90 × 99 mm.

– Combinazione di componenti in acciaio, acciaio inossidabile e nylon.

– Finitura superficiale in zinco delle parti in acciaio per la protezione dalla corrosione.

– Componenti aggiuntivi in acciaio inossidabile AISI 304.

– Ruota di fine corsa e ricevitore inferiore per una corretta guida del cancello.

– Tappi per profilo per proteggere le estremita aperte del profilo di guida.

– Materiale di fissaggio incluso nell'assemblaggio.

– Design ECO LIGHT semplice e funzionale.

– Adatto per la produzione di nuovi cancelli scorrevoli autoportanti e la modernizzazione dei sistemi esistenti.
